Painel 2000, Inovação de Painéis, Lda.

TJ5 1000

Painel de cobertura com tapa-juntas, 5 ondas

Painel para cobertura com tapa-juntas.

Garantia de estanquidade absoluta e proteção dos elementos de fixação, com elevada resistência mecânica. Ideal para vãos de grande dimensão.

Utilização
Coberturas
Espessuras
30, 40, 50, 60, 80, 100 mm
Largura útil
1000 mm
Núcleo
PUR / PIR, λ = 0,021 W/m·K
Pedir proposta Descarregar catálogo

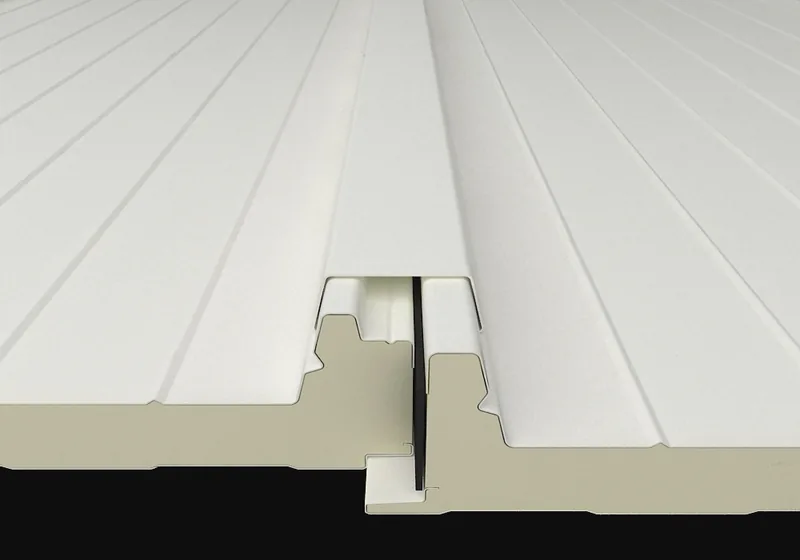

TJ5 1000, Painel de cobertura com tapa-juntas, 5 ondas
TJ5 1000: Secção esquemática, sem escala
TJ5 1000: Secção esquemática, sem escala

Dados técnicos

Valores indicativos. Para dimensionamento, confirme os dados com a Painel 2000.

Vão máximo (cm) por carga uniformemente distribuída (kg/m²), flecha máxima L/200
2 apoios 3 apoios
Espessura (mm) U (W/m²·K) Peso (kg/m²) 80120150200250 80120150200250
30 0,75 8,35 294245221193173 394327295257231
40 0,57 8,73 331275248216194 442368331289260
50 0,46 9,11 366304274239215 488406366320287
60 0,39 9,49 398332299261235 532443400349314
80 0,30 10,25 459382345301271 613511461403362
100 0,24 11,01 513428386338304 686572516451406

Cores

Cor TJ5 1000
RAL 9010 Cor standard
RAL 9006 Cor standard
RAL 9007 Cor não standard
RAL 9004 Cor não standard
RAL 3009 Cor standard
RAL 1015 Cor não standard
RAL 5019 Cor não standard
RAL 6005 Cor não standard
RAL 6009 Cor não standard
RAL 7012 Cor não standard
RAL 7022 Cor não standard
RAL 7038 Cor não standard
RAL 8004 Cor não standard
RAL 3000 Cor não standard
Branco Pirinéu Cor não standard
  • Cor standard
  • Cor não standard, sujeita a quantidades mínimas

Outras cores sob consulta. As cores no ecrã são indicativas e podem não corresponder ao tom RAL final.
