PF 600
Painel de fachada arquitetónico
Aplicação

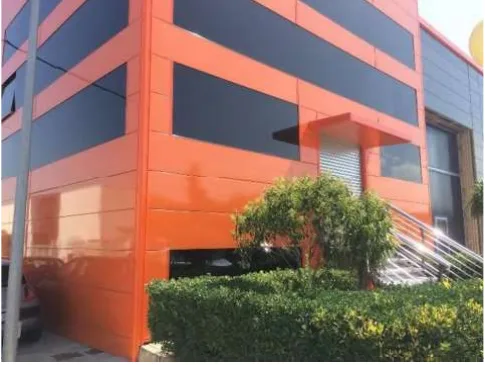

Painel para fachadas arquitetónicas. Pode ser aplicado na vertical ou na horizontal.

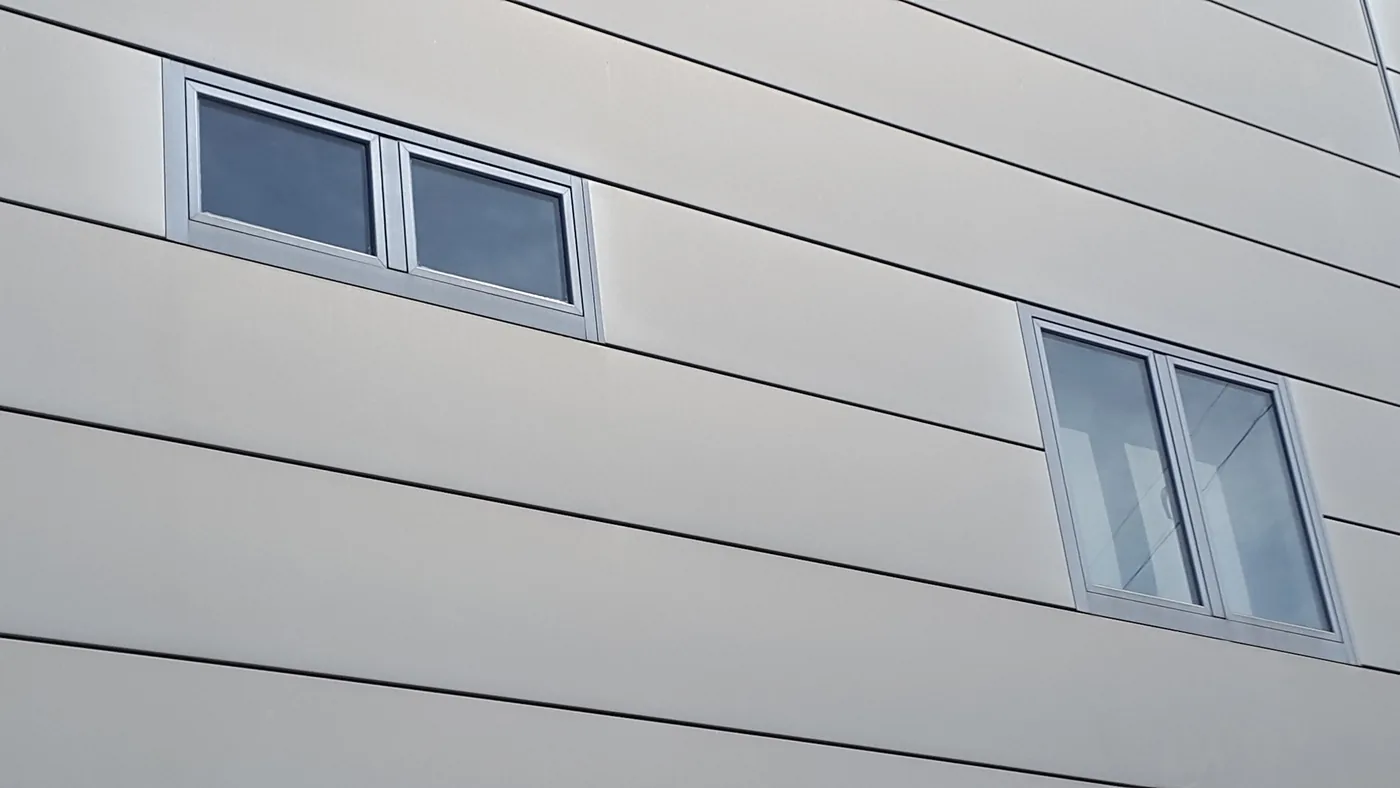

Revestimento exterior de edifícios enquadrado nas atuais tendências arquitetónicas. Largura útil de 600 mm, com e sem junta. Perfis de alumínio para uniões, cantos, inícios e janelas.
- Utilização
- Fachadas
- Espessuras
- 40, 50 (sob consulta), 60 mm
- Largura útil
- 600 mm
- Núcleo
- PUR / PIR, λ = 0,021 W/m·K
Acabamentos
-

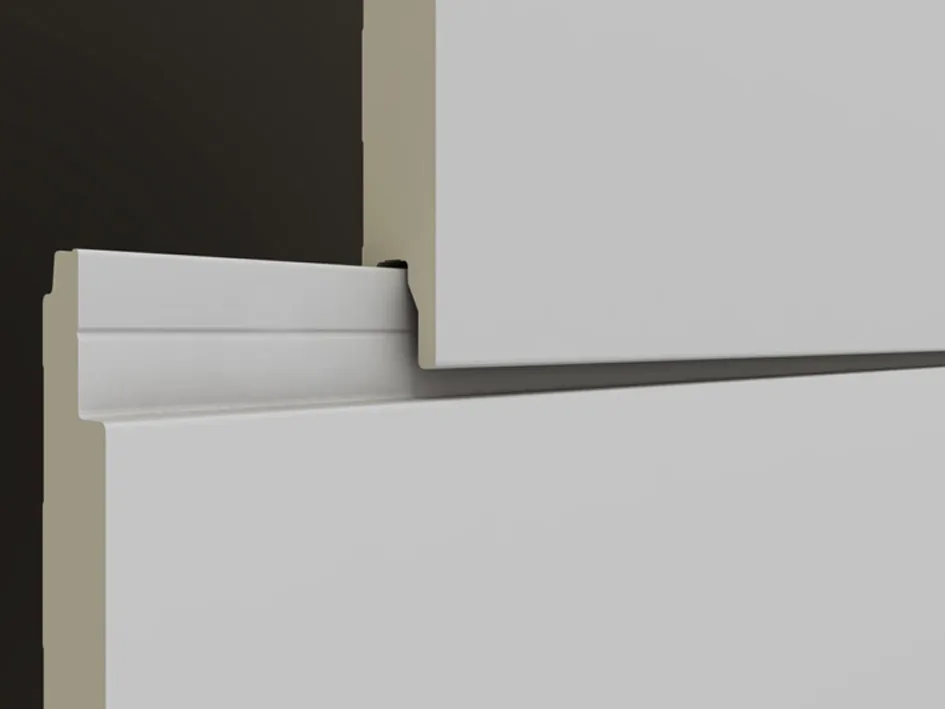

L / LJLiso, 40 e 50 mm -

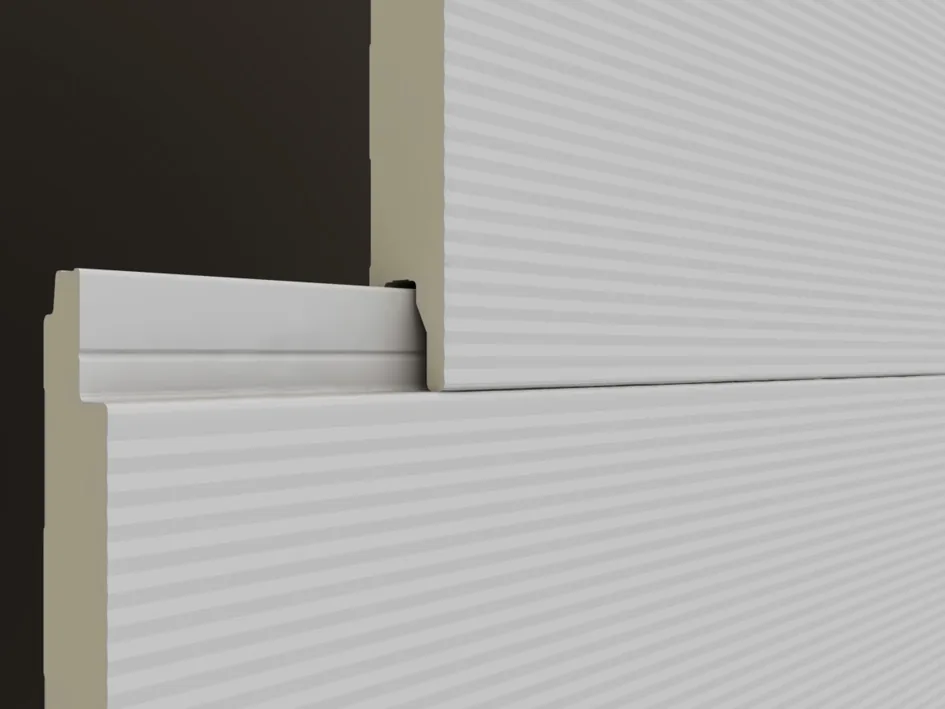

M / MJMicroperfilado, 40 e 50 mm -

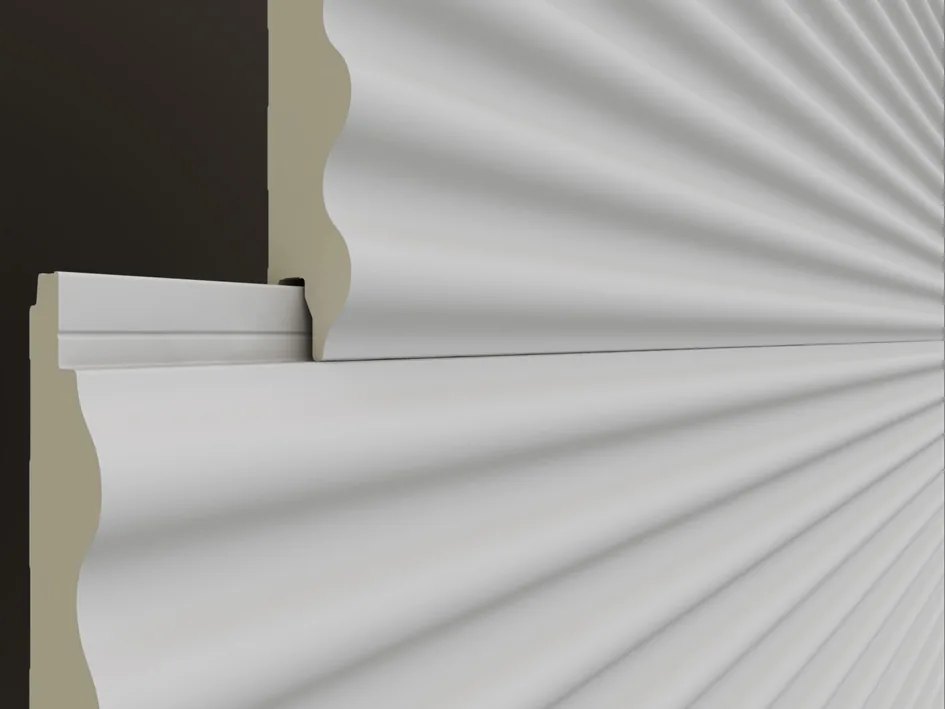

MOMini onda, 60 mm
O acabamento indicado refere-se à face exterior; a face interior é lisa. J indica junta aberta (LJ, MJ).
Dados técnicos
Valores indicativos. Para dimensionamento, confirme os dados com a Painel 2000.
| Espessura (mm) | U (W/m²·K) | Peso (kg/m²) | 40 | 60 | 80 | 100 | 120 |
|---|---|---|---|---|---|---|---|
| 40 | 0,82 | 11,00 | 374 | 327 | 297 | 276 | 260 |
| 50 | 0,66 | 11,48 | 437 | 383 | 347 | 322 | 303 |
| Espessura (mm) | U (W/m²·K) | Peso (kg/m²) | 40 | 60 | 80 | 100 | 120 |
|---|---|---|---|---|---|---|---|
| 40 | 0,82 | 9,23 | 362 | 317 | 288 | 267 | 251 |
| 50 | 0,66 | 9,65 | 423 | 370 | 336 | 312 | 294 |
| Espessura (mm) | U (W/m²·K) | Peso (kg/m²) | 40 | 60 | 80 | 100 | 120 |
|---|---|---|---|---|---|---|---|
| 60 | 0,68 | 9,70 | 442 | 386 | 351 | 353 | 307 |
Valor assinalado em revisão; confirme com a Painel 2000 antes de dimensionar.
- Espessura de 50 mm sob consulta.
Cores
| Cor | PF 600 L | PF 600 M | PF 600 MO |
|---|---|---|---|
| RAL 9010 | Cor standard | Cor standard | Cor standard |
| RAL 9006 | Cor standard | Cor standard | Cor standard |
| RAL 9007 | Cor standard | ||
| RAL 9004 | Cor standard | ||
| RAL 3009 | Cor standard | ||
| RAL 1015 | Cor standard | Cor não standard | |
| RAL 5019 | Cor standard | Cor não standard | |
| RAL 6005 | Cor standard | Cor não standard | |
| RAL 6009 | Cor não standard | ||
| RAL 7012 | Cor standard | ||
| RAL 7022 | Cor standard | Cor não standard | |
| RAL 7038 | Cor standard | ||
| RAL 1018 | Cor standard | ||
| RAL 3000 | Cor standard | Cor não standard | |
| Branco Pirinéu | Cor não standard | Cor não standard | |
| RAL 7016 | Cor não standard | Cor não standard |
- Cor standard
- Cor não standard, sujeita a quantidades mínimas
Outras cores sob consulta. As cores no ecrã são indicativas e podem não corresponder ao tom RAL final.
