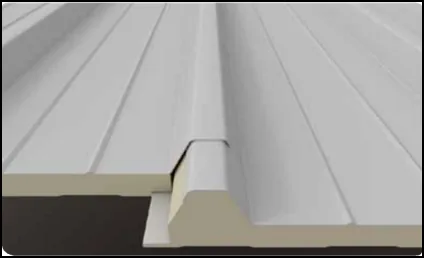

PC5 1000

Painel de cobertura, 5 ondas

Painel para cobertura.

A mais elevada resistência mecânica, para vãos de maior dimensão. Favorece a repartição uniforme das águas pela cobertura, impedindo o seu arrastamento pelo vento.

Utilização: Coberturas
Espessuras: 30, 40, 50, 60, 80, 100 mm
Largura útil: 1000 mm
Núcleo: PUR / PIR, λ = 0,021 W/m·K

Pedir proposta Descarregar catálogo

PC5 1000: Secção esquemática, sem escala

Dados técnicos

Valores indicativos. Para dimensionamento, confirme os dados com a Painel 2000.

Vão máximo (cm) por carga uniformemente distribuída (kg/m²), flecha máxima L/200
Espessura (mm)	U (W/m²·K)	Peso (kg/m²)	80	120	150	200	250	80	120	150	200	250
			2 apoios					3 apoios
30	0,75	8,27	285	237	213	186	167	381	317	285	249	224
40	0,57	8,65	321	267	241	210	189	429	357	322	281	252
50	0,46	9,03	356	296	267	233	210	476	396	357	312	280
60	0,39	9,41	389	324	292	255	229	520	433	390	341	306
80	0,30	10,17	450	375	338	296	266	601	501	452	395	355
100	0,24	10,93	505	421	380	332	299	674	563	508	444	399

Cores

Cor	PC5 1000
RAL 9010	Cor standard
RAL 9006	Cor standard
RAL 9007	Cor não standard
RAL 9004	Cor não standard
RAL 3009	Cor standard
RAL 1015	Cor não standard
RAL 5019	Cor não standard
RAL 6005	Cor não standard
RAL 6009	Cor não standard
RAL 7012	Cor não standard
RAL 7022	Cor não standard
RAL 7038	Cor não standard
RAL 8004	Cor não standard
RAL 3000	Cor não standard
Branco Pirinéu	Cor não standard

Cor standard
Cor não standard, sujeita a quantidades mínimas

Outras cores sob consulta. As cores no ecrã são indicativas e podem não corresponder ao tom RAL final.

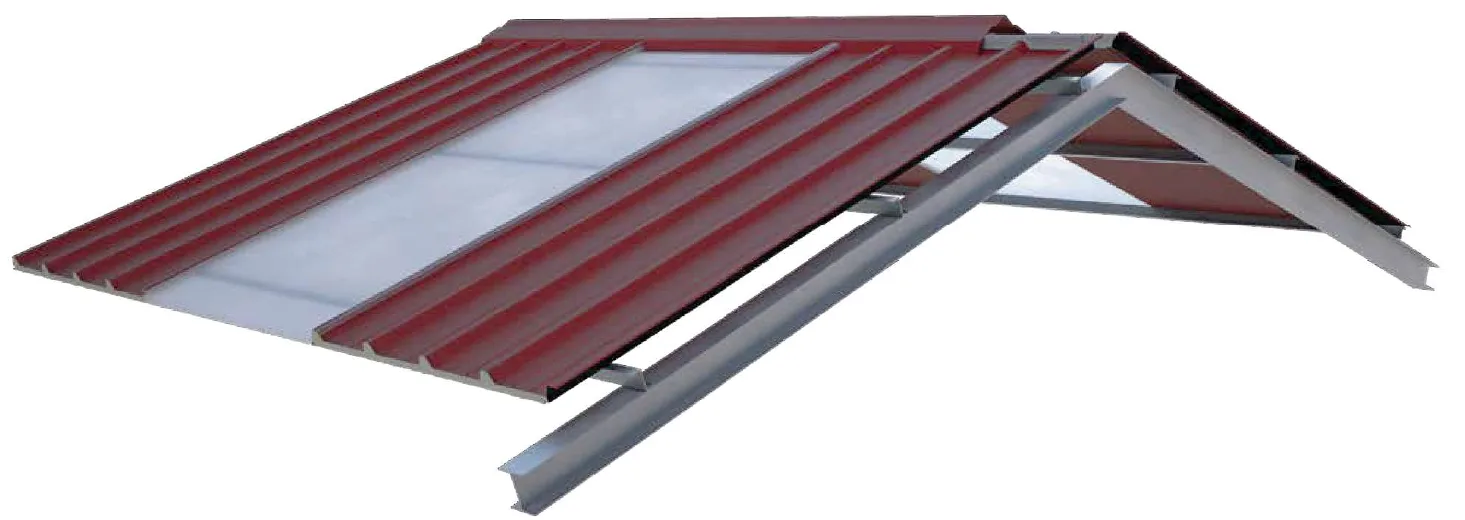

Cobertura com painéis de policarbonato integrados.
