Painel 2000, Inovação de Painéis, Lda.

PFA 1000

Painel de fachada, fixação oculta

Painel para fachadas exteriores com fixação oculta. Pode ser aplicado na vertical ou na horizontal.

Fabricado com junta aberta ou fechada. A junta é idêntica à do PF 600, por isso os dois painéis podem ser montados em conjunto e intercalados na mesma fachada.

Utilização
Fachadas
Espessuras
40, 50, 60, 80, 100 mm
Largura útil
1000 mm
Núcleo
PUR / PIR, λ = 0,021 W/m·K
Pedir proposta Descarregar catálogo

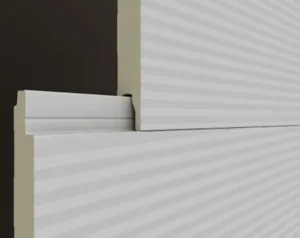

PFA 1000, Painel de fachada, fixação oculta
PFA 1000: Secção esquemática, sem escala
PFA 1000: Secção esquemática, sem escala

Acabamentos

O acabamento indicado refere-se à face exterior; a face interior é lisa. J indica junta aberta (LJ, MJ).

Dados técnicos

Valores indicativos. Para dimensionamento, confirme os dados com a Painel 2000.

Vão máximo (cm) por carga uniformemente distribuída (kg/m²), flecha máxima L/200
2 apoios 3 apoios
Espessura (mm) U (W/m²·K) Peso (kg/m²) 6080100120140160 6080100120140160
40 0,70 8,16 350310290270250230 400360330310290270
50 0,57 8,56 400360330310300280 460420390360340320
60 0,48 8,96 460410380350340320 530480440340390360
80 0,33 9,76 550490450420400370 620570520490460430
100 0,26 10,56 640570530490460430 710660600570530500

Valor assinalado em revisão; confirme com a Painel 2000 antes de dimensionar.

Cores

Cor PFA 1000
RAL 9010 Cor standard
RAL 9006 Cor standard
RAL 9007 Cor não standard
RAL 9004 Cor não standard
RAL 3009 Cor não standard
RAL 1015 Cor não standard
RAL 5019 Cor não standard
RAL 6005 Cor não standard
RAL 6009 Cor não standard
RAL 7012 Cor não standard
RAL 7022 Cor não standard
RAL 7038 Cor não standard
RAL 8004 Cor não standard
RAL 3000 Cor não standard
RAL 7016 Cor não standard
  • Cor standard
  • Cor não standard, sujeita a quantidades mínimas

Outras cores sob consulta. As cores no ecrã são indicativas e podem não corresponder ao tom RAL final.
